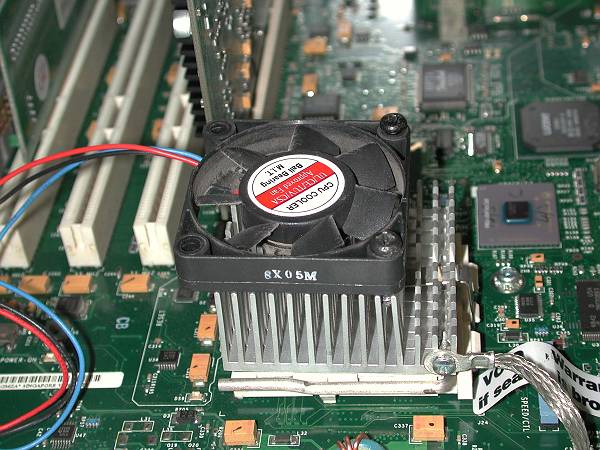

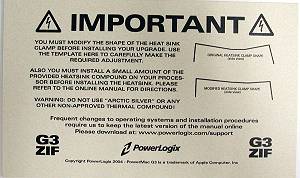

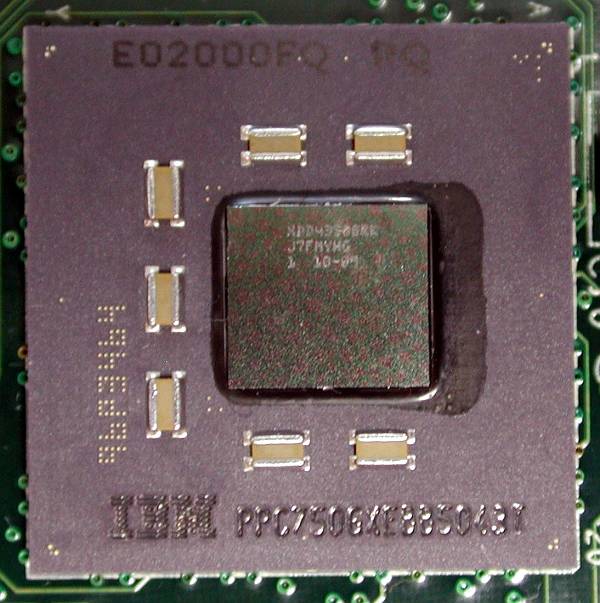

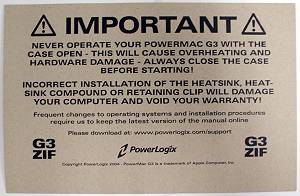

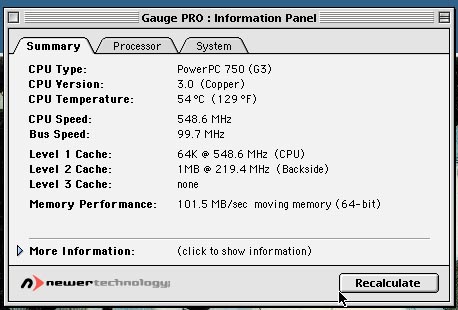

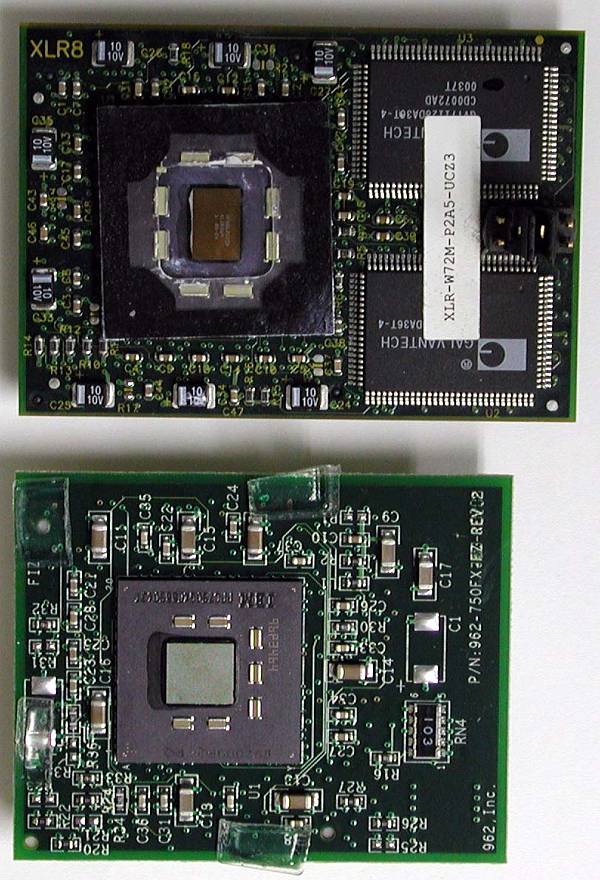

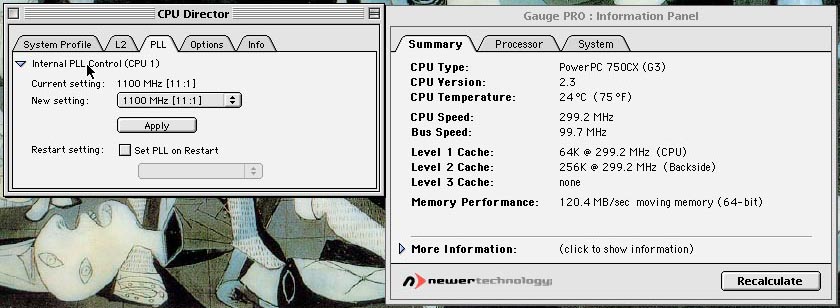

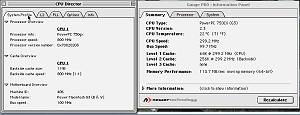

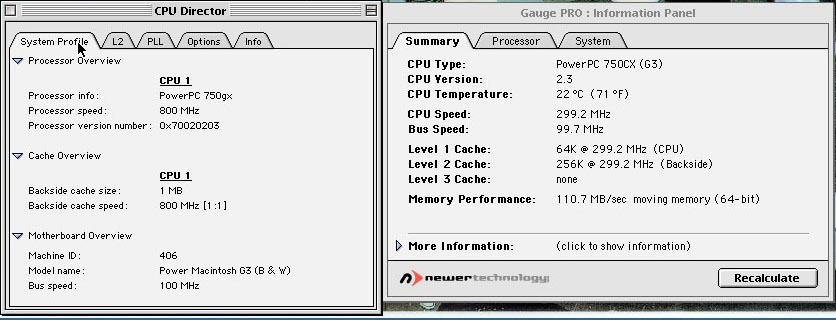

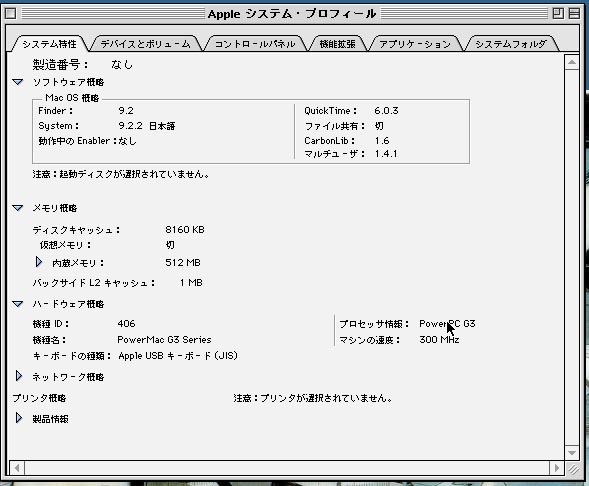

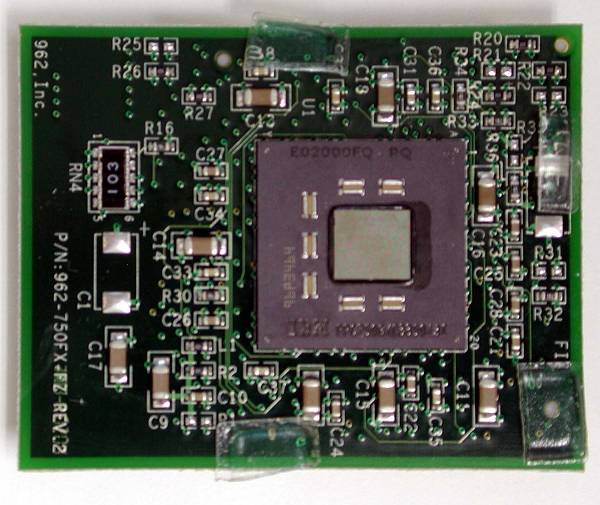

Macintoshチューン第四弾！！ 最後にして、最強？のYosemite（G3/1.1Ghz)チューン！ なんと、とうとう、ついに！MacintoshBlue&White（Yosemite:ヨセミテ）のCPU交換を行うこととなりました｡ （商売とはまったく関係ないのですが、、、）CPUは、なんと、”PowerLogix PowerForce G3 ZIF 1.1GHz/1MB750GX”です。 普通で考えると、G4･1GHzと行きたいところなのですが、個人的には、あくまでOS9での使用が目的なので、 出来るだけ高クロック＆高FSBの750GX(G3)が最適！っと考えました。っで、計算上は、現在使用中の”XLR8 Mach Speed G3 ZIF 500MHz(550MHzにて使用）”の2倍以上（2ndCashがCPUと同速の為）の速度となります｡まあ、細かいことは、さておいて、早速作業に 掛かります｡ちなみに、ベース（現状）は下記のとおりです｡ CPU：XLR8 Mach Speed G3 ZIF 500MHz(550MHzにて使用）オリジナルは、G3/300 Memory：512MB（128MB ECC付き x 4枚） HD：IBM　20GB（ATA66) Video：ATI　RADEON7000 PCI ATA：Acard　ATA66カード では、早速CPU（MachSpeedG3)の取り外しに掛かります｡こんなかんじ↓で使用しています｡ オーバークロック（50Mhzアップ）もあり、6cmのファンをつけています｡（ネジ2箇所しかしていないので不安定！） CPUの情報はこのとおり↓（今は無きNewerTechのGaugePROをしつこく使っております｡っが、それもお別れ、後で分かります） 温度も54℃と、ちょっぴり熱めですが、かれこれ2年くらいの付き合い！（なお、MemoryPerformanceもよく見ておいてください！） で、CPUの交換です！ってことで、いきなりはずしちゃいました｡ 上が、XLR8 Mach Speed ZIF G3/500,下が、PowerLogix PowerForce G3 ZIF 1.1GHz/1MB 750GX です。 PowerForceG3ですが、2ndCashが無い為、カード全体が小さくなっています｡1MBのキャッシュの為かコアが大きいのですが、ちょっと期待できそうな！？ なお、CPU周りにガードが無いPowerForceですが、CPUの周りには、無造作にシリコン？が貼り付けられています｡でも、よく見ると既にコア欠け！！！ なお、遅ればせながら、PowerLogix PowerForce G3 ZIF 1.1GHzの外箱と、添付品の紹介！ 外装ペラペラです｡筒状のパッケージの中身は、普通の白い箱です。 っで、添付の注意書き2枚です｡ちなみに、それ以外は、シリコン（袋詰：コンビニのしょうゆ状）だけ！説明書もドライバーCD/FDありません！ DLしろ！てこと！？ちなみにこの紙には、CPU装着時は、”ケースを開けっ放しで使うと壊れるよ！？”って意味のことが書いてあるような？無いような！？ もう一枚はコレ↓”爪を伸ばして使え！”ってこと？（私は、英検４級です（自慢？！な訳無いでしょ！）訳を信用しないように！！)気になる方は、よく読んでね！ さて、セコイ（失礼！）箱と、付属品（無いじゃん）の紹介はさておき、本体（CPU)カードの紹介です｡写真をクリックすると拡大します！！ さらに、CPUのアップ写真です｡（読み図らいのですが、”PCC750GX”の文字が！でも、クロック数らしきものがあるような？無いような？） 実はあまり詳しくないのですが、まあ、どの道最高1.1Ghz(11倍）までなので、あまり気にしないでおきましょう！ っで、写真がありませんが、CPU交換しました！！っが、Appleシステム・プロフィールでは、 ”マシン速度：300MHz”って表示されています！！でも、よく見てみると！”バックサイドL2キャッシュ：１MB"の表示が！！！ っで、我が愛しのGaugePRO（右）で見てみると、"299.2Mhz”って表示してるじゃないですか！”キャッシュも256Kって！”こっちもエラー！ってことで、三行半！ そこで、純正品？の最新CPU Director Ver1.56（左）をDLして入れてみると！何故か"800Mhz”の文字が！！！メモリー速度が”110Mhz!" ちなみに、XLR8 G3/500装着時から、PowerLogixのドライバー（Ver1.5)を使用しており、とりあえずは、CPU交換だけで動かしました｡ ってことで、"PLL"なる項目を変更し、1.1Ghzで駆動させちゃいました｡メモリー速度が”120Mhz"に！！ちなみに、周知の事実？ですが、 CPU速度は使用中に変更可能です｡（但し、1.1Ghz（11倍）が最大ですので、これ以上のクロックアップは無理！？） 再起動後もその設定（倍率）を使用する場合は、"Set PLL Restart"にクリックを入れましょう！ ということで､早速ベンチマークの報告をします。まず、最初に断っておきますが､ 今回は常用環境でのCPU交換（ドライバー一部入れ替え）のみでベンチを測定していますので､一般的なベンチ結果より悪い数値となっております。あくまで参考とお考えください。 測定環境下は6パターン用意しました。ドライバーの新旧による違いも考慮して､新旧ドライバーを使用 CPU ドライバ 備考 1・B&W_G3/1.1(PL_New) G3 1.1GHz(1.1Ghz駆動) 　/1MB:1.1Ghz CPU Director15f6 手動により設定 2・B&W_G3/800(PL_New) G3 800GHz(800Mhz駆動) 　/1MB:800Mhz 自動設定（初期値） 3・B&W_G3/550(PL_New) G3 550GHz(550Mhz駆動) 　/1MB550Ghz 手動により設定 4・B&W_G3/1.1(PL_Old) G3 1.1GHz(1.1Ghz駆動) 　/1MB:1.1Ghz CPU Director15 手動により設定 4・B&W_G3/800(PL_Old) G3 800GHz(800Mhz駆動) 　/1MB:800Mhz 自動設定（初期値） 4・B&W_G3/550(XLR8_Old) G3 550GHz(550Mhz駆動) 　/1MB220Mhz 2ndCash2/5駆動 CPU部門：さすが､1.1Ghzです。ドライバー間（新旧）の違いはごく僅かで誤差範囲ですが､ どちらももう少しで､スコアが3000に到達します。多分､設定をぴっちりして､システム軽くしたら､3000オーバーも夢じゃないかも？ ちょっと気になるのは､550対決？やはり､CPUの設計も新しく､2ndCashもオンダイ（実装）されている、 PL(750GX)の方が､5%ほど速いようです。でもあまり差が無いような､､､､とにかく､1.1Ghz駆動は､ 550Mhz駆動の1.85倍って数値を出しております。まあ、良しとしましょう！（でも、何で2倍じゃないの？） FPU部門：こちらもおおむね速度どおりの結果となっております。 （まあ、FPUの方が､クロック速度通りの数値を示しているようですが）ちょっと注目するところとしては､ またもや､550対決！2ndCashの速度差が余りありません。まあ、FPU（浮動小数点）処理は､キャッシュ速度に左右にされない？！ ってことでしょうか？ ディスク部門：まあ、ここは､こんな感じでしょう！物理的にHDの速度には限界がありますからね！ ビデオ部門：画面領域・色数等にばらつきがありますので､ここは参考程度にお願いします。 でも、なぜか､クロックがあがると､スコアは悪くなります。原因は､下を見てください！ ビデオ部門（詳細1)：ここは､CPU速度通りの結果です。但し､B&Wっていうシステムだけを見てください。 ビデオ部門(詳細2)：ビデオの成績が割る原因は、ここにあります。"CopyBits"なるテストがCPUがあがるたびにことごとく悪い数値となっています。 まあ、こんな感じで､”最後で、最強のYosemite”は出来上がりました！！ まあ、これでもうしばらく（いや永遠！？）に使えそうです。ちなみに、OSXもインストールしましたが､なかなかいい感じですね！ 機会があれば､アップします。おしまい 注意 このコーナーの、掲載内容に関しては､誤字・脱字、情報内容の間違い等以外のご連絡はしないでください。 掲載内容に関する､質問、解説等は一切お答えできません。 掲載内容を参考にされて､パソコン本体、機材等に支障または、故障が発生しても一切の責任はとりません。 ご自身のリスクで挑戦願います。
