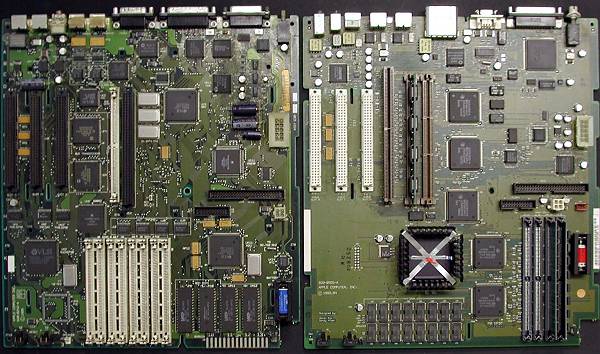

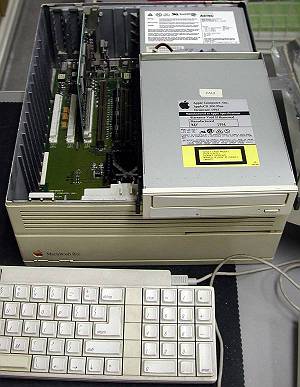

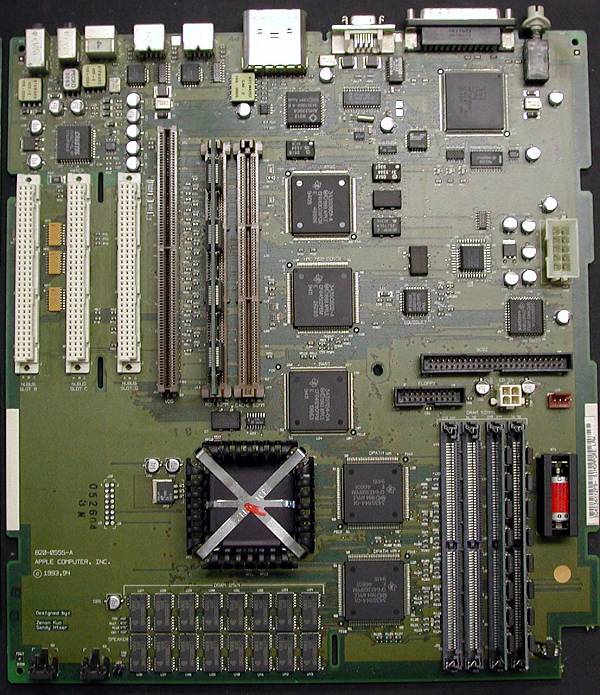

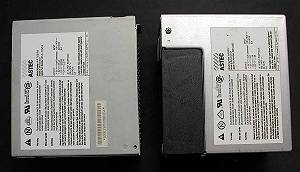

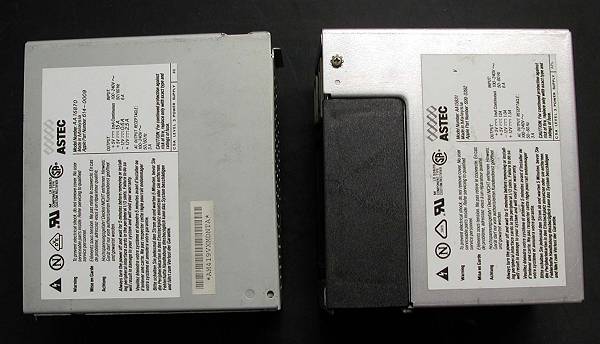

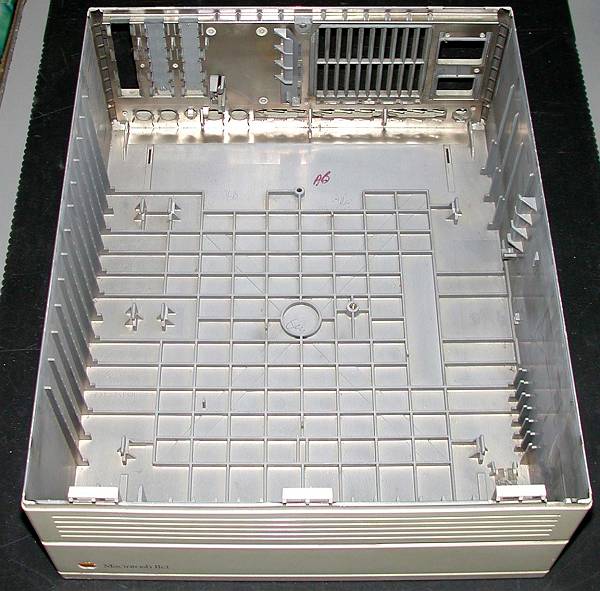

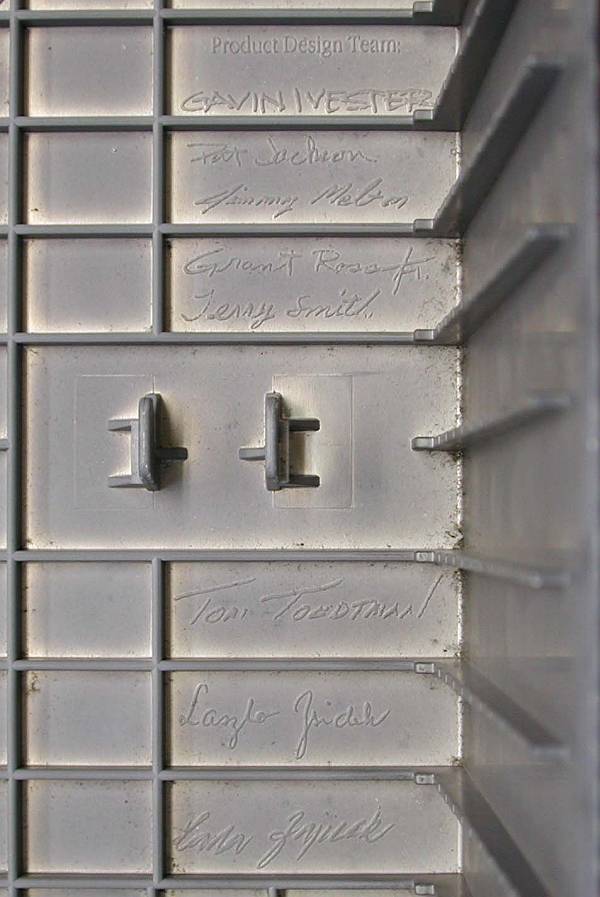

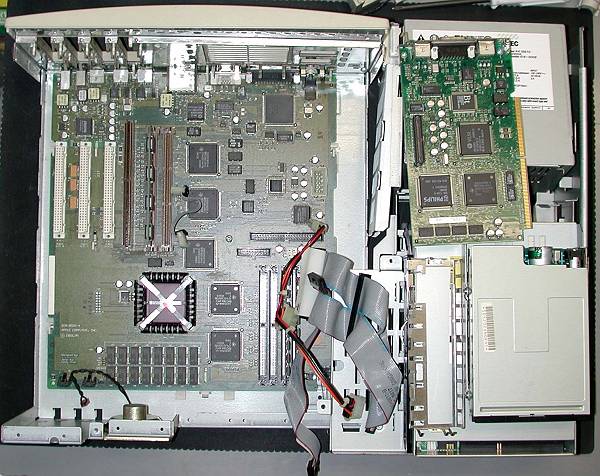

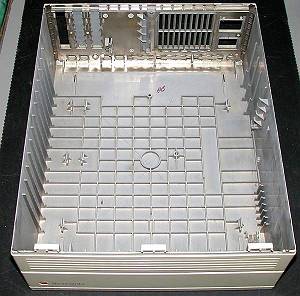

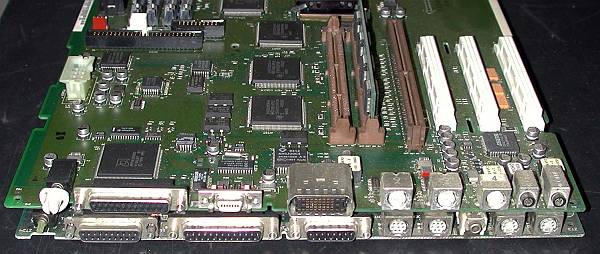

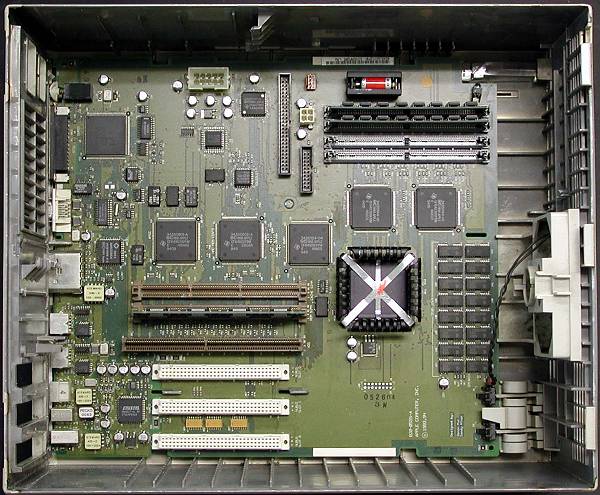

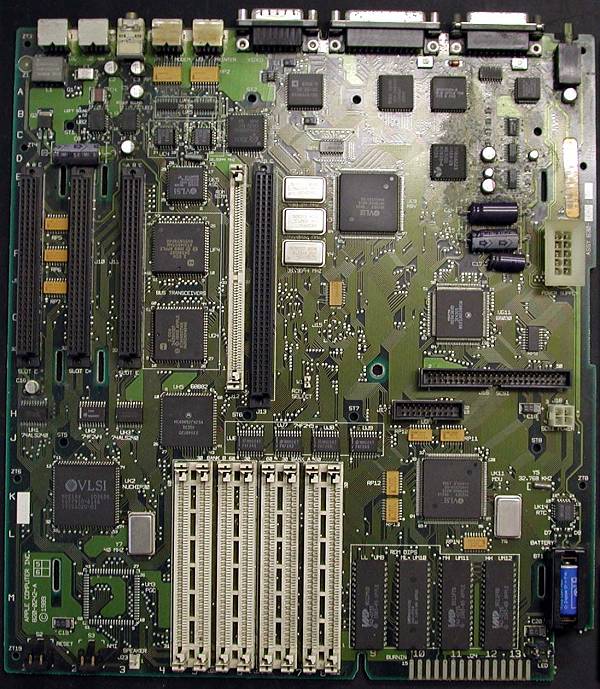

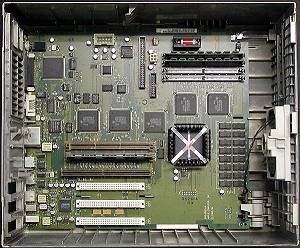

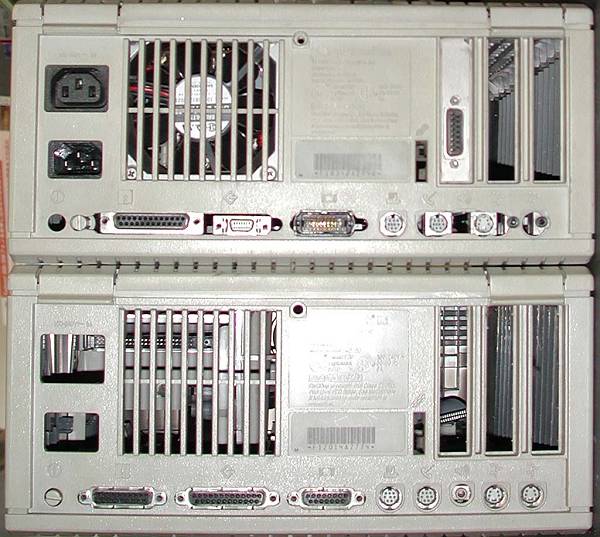

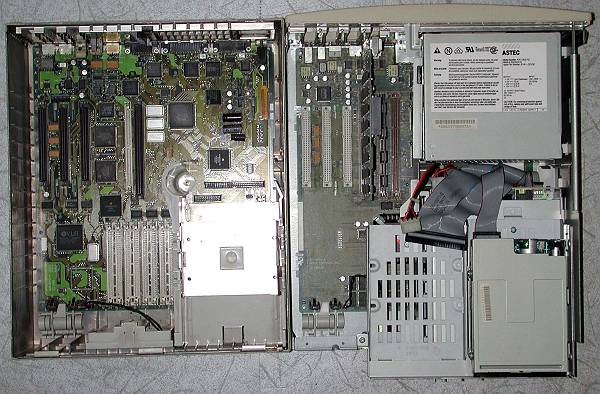

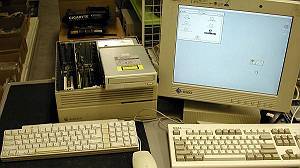

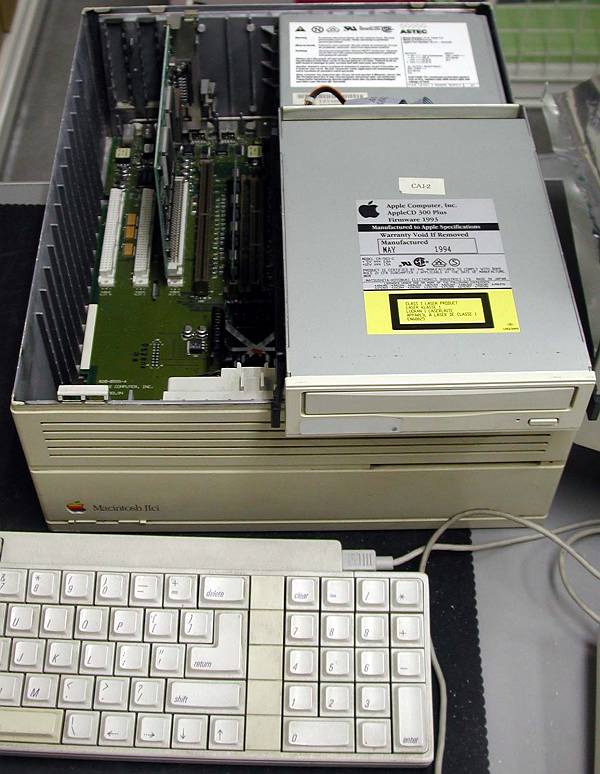

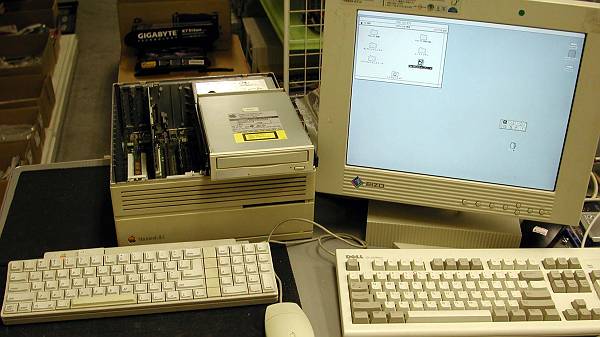

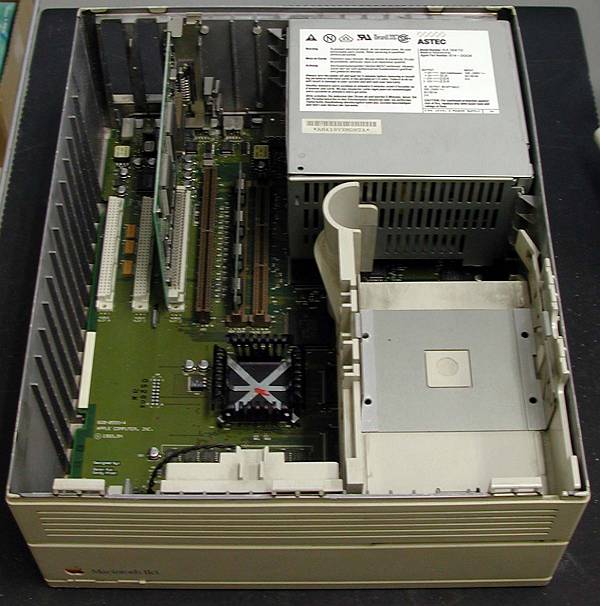

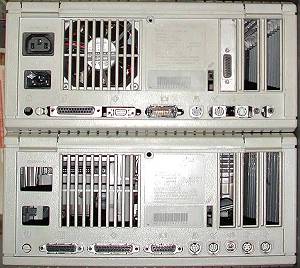

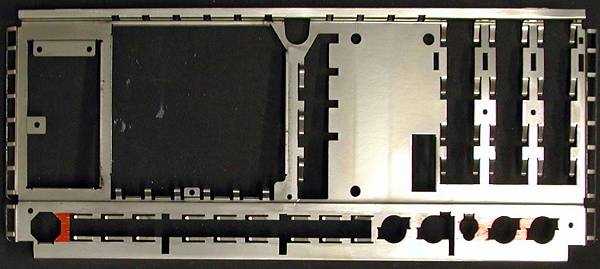

Macintoshチューン第三弾！！ PowerMacintosh IIci を作る！！（その１） まず最初に！なぜいまさらIIciなのでしょうか！ ズバリ！”やはり､動作チェック用にNubusのマックも必要である！！”ってこと！ 本当は､できるだけIIciのオリジナル（MB等）を使用したかったのですが､残念ながら､すでに製造されて10年を軽〜く超えており､ MBは死亡！電源はヘタリ気味？なので､オリジナルへの究極のチューンは､お預け！ では、用意する物は､ 1・IIciの筐体 2・PowerMacintosh7100（66でも80でもOK） 3・Nubusのビデオカード、今回は､なんとRadius LeMans GTを使用（但し､コレが後々問題だったりして､､） 1：IIciとPM7100を早速ばらしてみます。(クリックしたら､拡大画像が表示されます） 2：PM7100をバラスとこんな感じです。 今回は､この中から､MBと電源ユニットを使用します。なお、今回はPDSスロット用のビデオカードは使用しません。 3：IIciの筐体です。実に機能的？な形をしている筐体ですが､この中身に、IIciが多くのMacユーザーに愛されて理由があります。 4：IIciの筐体（底）に隠されて､設計グループのサインです。コレが､IIciの筐体が愛される理由の一つ。 この習慣（サインをする）は、中期くらいまでのMacでは行われていましたが､G3くらいになってからは､完全になくなっちゃいました。 ちなみに､IIciの場合､基盤（MB)のROMにもこんな悪戯？がしてあり､ある特定の操作をすると、画面上に設計グループの写真が 表示されます。 5：IIciとPM7100のMBを並べてみました。この二つ、発売時期には､4・5年の差がありますが、ポート・コネクターの配置に、 非常に高い互換性があります。ってことで、今回のような､MBの載せ替えが可能となります。 もしかすると､アップグレードサービスを想定していたのでしょうか？ 6：IIciのMB（マザーボード）です。白いスロットはSIMM30Pinが8枚刺さります。その昔､このスロットルいっぱいにメモリーを挿して､ 喜んでいましたが、わずか32MB（4MBx8枚）が資金的に最大でした。（当時16MBのSIMMはむちゃくちゃ高かった！1枚6万くらい？） 7：今度はPM7100のMBです。さすがにIIciと比べる時代を感じますね！部品点数も大幅に減っています。 黒いヒートシンクがついているのが､CPUです。SIMMは72Pinで4枚させれます。但し､64MBのSIMMは使用できない模様！ 8：さて、もうひとつの流用部品！電源ユニットです。このIIci・PM7100ともに､電源ユニットから直接基盤に差し込まれるコネクターが 付いており､ケーブルは必要ありません。この辺が、今回の載せ替えが楽チンな訳！！ 左：PM7100用・右：IIci用。PM7100用は､CDドライブが標準装備されていることもあり、電源容量が拡大されています。 9：では、これから､加工の時間です。まず､IIciとPM7100のMBの背面ポートの形状を確認してみます。（上：PM7100・下：IIci） 電源コネクター、リセットボタン等の､違いは無いのですが､この背面のポートの違いは､IIciへの加工が必要なため､確認が必要です。 まあ、加工といっても､カットするだけですので､小型のノコギリ（今回はカッターのこ使用）と鑢があれば十分。 あと、MBの基盤取り付け用のツメの切り取りも必要ですが､MBを見ながらすれば､簡単（加工に約1時間） 10：コレは､IIciの背面に取り付けられていた､金属製パネルです。 赤く塗った部分は､切り取りの必要があります。但し､今回は､金切りバサミが無いので､未装着！ 11：ってことで､後ろのポート周りの加工が終了！（上：加工後（PM7100のMB装着・下：IIciオリジナル） 今回は､ビデオ出力をNubusカードで行うため､PDSカード用の取り付け穴は作りませんでした。 加工って言っても、ただ､ポート穴の幅を広げただけなのです。但し､ちょっと強度的に不安？ 12：IIciの筐体にPM7100のMBを装着した写真ですが､上から撮ってみました。 ムー、実に機能的で美しい！！このケースとMBのベストマッチ、今のD○SVでは見られない光景です。 13：さらに､FD・HD・電源・ビデオカードを装着してみました。ムー、美しい！！（でも、CDドライブが無い！！それがイイんです！） 14：ってことで､OSのインストールなんですが､やはりCD-ROMドライブが必要なので､ちょっと不細工ですが､こんな感じで､ システムのインストールをすることとなりました。（まあ、OSが入れば､あとはネットワーク経由で､できちゃいますからね！） 15：インストール終了です。とりあえずこんな感じです。 でも、これじゃー自己満足の世界ですね！？これくらいじゃーこの話は､終わりませんよ！！ 16：ってことで、PowerMacintosh IIciのチューンは続く！！その2をこうご期待！！ 注意 このコーナーの、掲載内容に関しては､誤字・脱字、情報内容の間違い等以外のご連絡はしないでください。 掲載内容に関する､質問、解説等は一切お答えできません。 掲載内容を参考にされて､パソコン本体、機材等に支障または、故障が発生しても一切の責任はとりません。 ご自身のリスクで挑戦願います。
