このコーナーでは、Macintosh用の拡張カード類の紹介をします。
CPUカード：その1
 |
DayStar Turbo601 100Mhz |
| 今は亡きDayStarより発売された、IIci,IIsi,IIvi,IIvx用のCPUカード。
68030のMacをPPC601に生まれ変わらせる魔法のカード。Turbo040からのアップグレードサービスにより入手。
でも、実際の使用ではTurbo40の方が体感的には、早く感じられました。ネット上でもそのような評価が見受けられます。
ただし、PowerPC対応のソフトにはこれを使用しないと使えません。 |
 |
ヒートシンクをはぐってみました。今のCPU（右側）と比べると、やはり時代を感じさせます。
でも、これのほうがCPUって感じがします。ちなみに左側のチップはキャッシュ用チップで、合計1MB？のキャッシュを搭載しています。
現在、ベースマシン不在（すべて不動品）のため、動作確認できませんが、折をみて、復活させたい一品です！！
|
CPUカード：その2
 |
Interware Booster40/40Mhz Cash128KB付 |
|
こちらも今わ亡き、国産メーカーInterwareのCPUカード。
DayStarのTurbo40と同じく、IIci,IIsi,IIvi,IIvxに対応。
中古のIIciを購入したら、中にくっついてました。
（昔のヤフオクはよかった！）このカード、Interwareのカードにしては、出来がよく（失礼！）、スペックどおりの性能を発揮してくれました。
このカードも、また使ってみたい一品です。
|
CPUカード：その3
 |
Interware Booster30-33F 68030/33Mhz(コプロ付）
|
|
またもや、InetwareのCPUカードで、IIvi用です。
規格から言えば、IIci,IIsi,IIvxでも使用と考えるのですが、なぜかIIvi専用？まあ、Vxは33Mhzなので、付けても意味が無いのと、
IIci(25Mhz),IIsi(20Mhz)のバス速度がVi,Vz(両方16Mhz)と違うことから、Vi専用なのでしょうか？
現在実機が死亡しているので、テストできませんが、蘇生したらチェックします。
|
CPUカード：その4
 |
Interware Booster30-L33F 68030/33Mhz(コプロ付） |
|
さらに、またもや、InterwareのCPUカードで、LCII用。これをつければ、スペック上は、LCIII（030/25Mhz)を超えてしまうはず。
使った事が無いので、何ともいえませんが、ベンチはそんなに早くないかも？今度チェックしてみましょう！！
（だってシステムバスが、LCIIは16bit?)まあ、この当時のCPUカードは、一つ前のモデルを標準としていたので、
今から考えたら、いい時代だったかもね！！
|
CPUカード：その5
 |
Interware IIsi用コプロカード 030PDS付 |
|
IIsi用のコプロカード？
裏面には、Interwareのシールが張ってありますが、基盤のプリントには、APPLIED ENGINNERINGの文字が！！
もしかしたら、キャッシュも乗っているかも？ただいま調査中！！
|
CPUカード：その6
 |
Apple純正 IIsi用コプロカード Nubus付 |
|
こちらもIIsi専用のコプロカード、挿したらNubusもくっ付いてきます。
但し､きっとキャッシュは無し？
|
CPUカード：その7
 |
DayStar Turbo040 33Mhz(2ndキャッシュ無し） |
|
みんな大好き！？DayStar Turbo040(68040)です。下駄？を使用したら、SE/30にも使用できるので、いまだに結構人気のアイテムです。でも、写真（左）のモデルには、残念な点が2つあります。1つは、2ndキャッシュ（128KB)が付いていない事（装着は裏面の黒いコネクターに装着）、2つめはROM（写真上、右下）のバージョンが2.03のため、SE/30では使用できません。ROMを書き換えたらSE/30でも使用できるそうですが、、、（一応Ver3.03からSE/30に対応、推奨は最終版4.11とか）。
|
 |
ちなみに、ROMのバージョンは、ドライバー？の”QuadControl”で、”Advanced
Features"を押すと確認できるとか？このカードに関しては、やっぱArtmixさんに聞いてください！ってことですが、私、実はTurbo040
40Mhzの最終版（ROMVer4.11)を持っていたのですが、、、、、Turbo601のアップグレードサービスで、下取りに出しちゃいました！Turbo040/40Mhzのほうが、Turbo601/100MHzより早かったのにはショックでした！なお、Daystarさん、最近会社が復活されました！っ言っても自社製品はなさそうですが、、、、昔のDayStar製品のドライバーは公開してくれているので、ちょっぴり安心？ |
CPUカード：その8
 |
MicroMac ThunderCache
Pro33Mhz（68030 33Mhz 32KBキャッシュ) |
| ちょっぴり変り種？MicroMac ThunderCache
Proです。どちらかというと、LC/Peforma専門って感じだったので、使ったことはありませんでした。（ちなみにLC/PerformaのPDSスロットは16ビットバス？（SE/30は32ビットバス）だったはずなので、アクセラレーターを乗せても、あまり速くならないってのが、もっぱらの評判！？）ってことで、MicroMacに関してはあまり詳しくなかったのですが、Thunderシリーズには、4種類あることがわかりました！Thunder（CPU・FPUのみ）、ThunderCache（CPU・FPU･32KBキャッシュ付)、ThunderPro（CPU・FPU・30ﾋﾟﾝSIMMスロット4つ付）、ThunderCachePro（CPU・FPU・Cache・SIMM付）。 |
 |

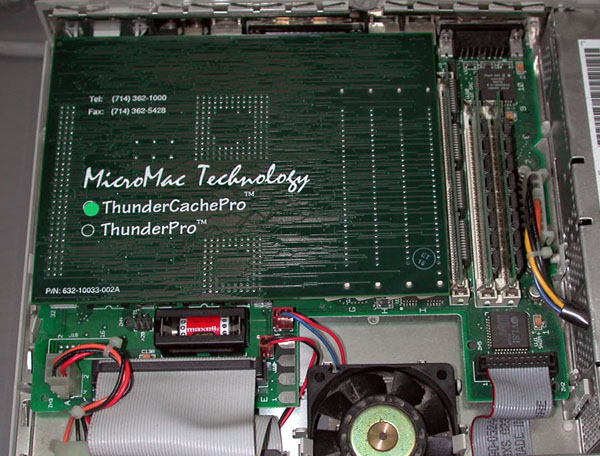

ThunderCacheProですが、LCIIに装着してみるとこんな（写真左）感じになります。MBが2枚乗っているって表現してもいいくらいの代物です。速度アップもそこそこで、ひとつしかないPDSスロットを占領するので、LANカードを挿せない！！（でも、設計当時はLANはメジャーじゃなかったので、仕方がありませんが、、）っていうすばらしい？アクセラレーターなんですが、唯一？のメリットは、10MBしかメモリーを認識しない（ハードの制限）LCI/II/カラクラ1等では、4MBのSIMM4枚挿したら、メモリー容量が合計26MBに増えちゃうって特典つきのためか、そこそこ売れたんでしょうかね？とにかくアンダーパワーだった当時は、アクセラレーターに対しての期待は大きかったんですよね！ちなみに、MicroMac社ですが、現在のご健在です。Thunderシリーズがほしい方はこちら |
CPUカード：その9New!
 |
DayStar Turbo040 40Mhz(2ndキャッシュ実装） |
| DayStar Turbo040 40Mhzです。このバージョンは多分最終型（Rev5)で、2ndキャッシュ128Kb実装となります。33Mhzのキャッシュ無しと比べると、チップの数も減っておりLSI化が伺えられます。ROMは、Ver4.11ということで、なんと変換ゲタ？を準備すれば、SE/30でも使えます。（SE/40って呼んだりするとか？）運良く、10年ぶりに再会することができた一品であります。10年以上前のパーツに相変わらずニヤニヤするMacユーザーってのは、幸せなのか？不幸なのか！？すっかりWindowsユーザーではあるのですが、、、やっぱ、ニヤニヤしちゃいますね？ちなみに接続方法は、030PDS？っていうタイプで、IIci,IIvi,IIvxと、変換アダプターを使用するば、IIsiとSE/30でも使用可能です。 |
 |
CPUカード：その10New!
 |
STRATOS TwinSparアダプター
（通称：Dual Slotアダプター）
|
|
SE/30専用のPDS拡張カードです。これをつけると、ひとつしかない貴重なPDSスロットルが2つに増え、CPUアクセラレーターカード・ビデオカード・LANカード等が2枚使用できます。まあ、アクセラレーターカードの中には、自分自身がPDSスロットルをひとつ持っており、亀の子状態で、もう一枚PDSカードを挿すことができるものもあります。っが、、、このTwinSparですが、やはりアレが使えることが最大のメリットとなります。そうです、DayStar
Turbo040シリーズが使用でき、みんなの夢？のSE/40を作成することができます。（ってことで、2006年新品で買っちゃいまし！）まあ、なんでいまさらSE/30（68030
16Mhz,Turbo040/40つけても68040 40Mhz）なんですが、やはり、モノクロコンパクトMac最速&フロッグデザイン&Memory8枚挿せる！、、、など、いえばきりがないSE/30。いじり方しだいでは、ちょっとは使い物になるかも！しれない？ってことで、このカードは必要なわけですね？
|
 |
裏面はこんな感じ（写真：左下）、まあ、どちらが表（裏？）でもたいした問題ではないような気もしますが、、、、とにかく、これがないと始まりません！ってことで、このカードは、Airmixさんで（2006年6月現在）きっと購入可能です。
|
CPUカード：その11New!
 |

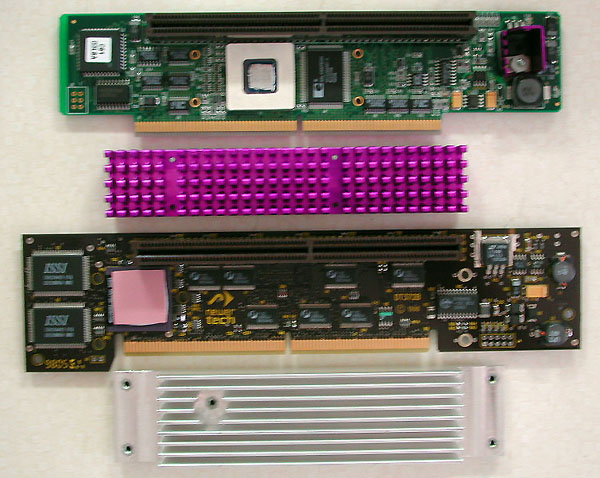

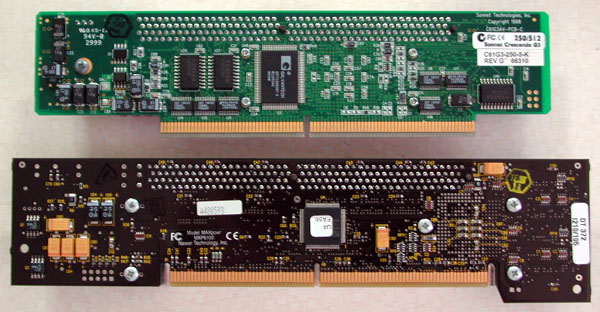

Newer MaxPower7MX71/81 G3
210Mhz/105Mhz |

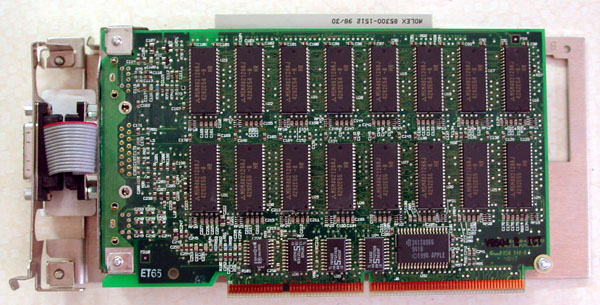

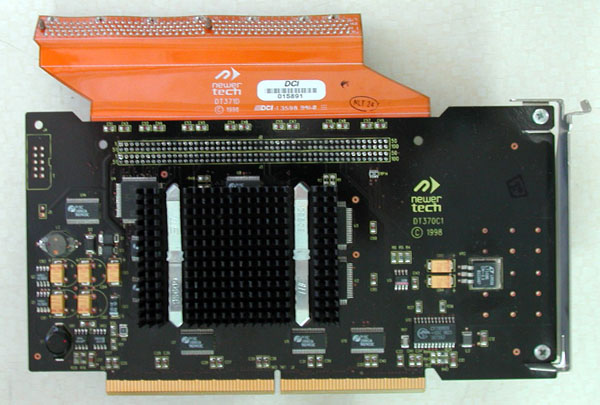

| NewerTechのPowerPC7100/8100用G3カードです。Nubus最終系MacをG3にするためのカードです。高価なNubusカードをもっている方なら、多分かなり多くの方がお世話になったのではないでしょうか？っで、このカード、本来ならビデオカードが刺さっているはずのPDS(プロセッサー

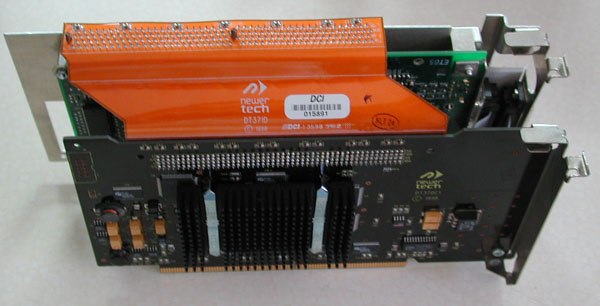

ダイレクト ソケット？）に、ビデオカードを引っこ抜いて、代わりに差し込んで使用します！っで、引っこ抜かれたビデオカードなのですが、なんと付属の金具を使い、上下をひっくり返して、G3カードのフラットケーブルで接続して、使用することができます。（写真：右中）それなりに高価だった？純正ビデオカードを無駄なく使うことができる！って優れものだったんですね〜？まあ、私は7100/8100を現役で使ったことがなかったので、純正のビデオカードがよいものだったのか？よく分かりません。まあ、良くも悪くもG3アクセラレーターメーカーNo1のNewerらしい考えだったのかもしれません。ちなみに、ビデオカードはこんな感じ（写真：左下）で、接続されます。実はこの写真、実際の装着は、上下がさかさまとなります。下に見える電極がCPUとの接続に使用され、上に見える白いソケットは、MacのNubusソケットに接続されますが、実際には、取り付け台くらいの役割しかしません！G3カードって、Appleの規格変更の犠牲者だったのかも知れません！？でも、技術の著しい進歩に追いつくためには、致し方なかったのかも？まあ、P98やDOS/V規格と違って、Macのほとんどの機種（G3機より前）はCPUの交換を前提に作られてなかったので、当たり前といえば当たり前ですな！それでもアクセラレーターを作るサードパーティーメーカーの方を褒めてあげないといけないでしょうね？ |
 |
 |
CPUカード：その12New!
Videoカード：その１
 |
Radius LeMans GT |
|

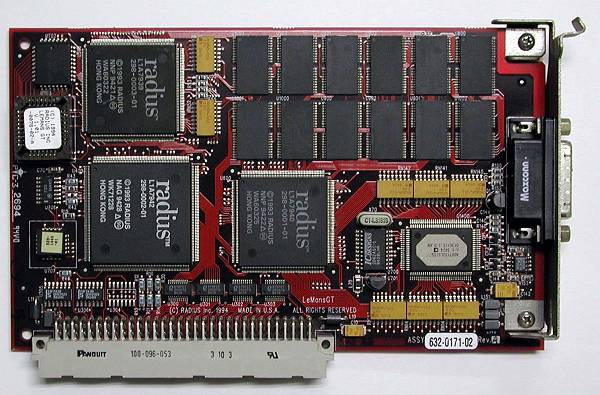

Nubus用のビデオカードでは、Thunder IV GXと並び、至極の一品！なぜか、気づいたら手元にありました。
その昔、IIciにビデオカードを載せるとき、Radiusの一番下のランクのPrecisionColor 24xにするか、InterwareのGrandVimageにするか迷い、
結局、Vimageを選びましたが、今ごろLeMansに逢えるとは！！
ちなみに性能は、最大解像度1152x870、24bitカラーってとこ。近々使用する予定。インプレします。
|
Videoカード：その2
 |
Inteware Vimage 8 SE/30（型番？：VDR-1) |
|
SE/30に8bit(256色）カラー出力を可能にするビデオカードです。
数少ない、SE/30用のビデオカードです。
解像度は、640x480 の模様。近々インプレします。
|
Videoカード：その3
 |

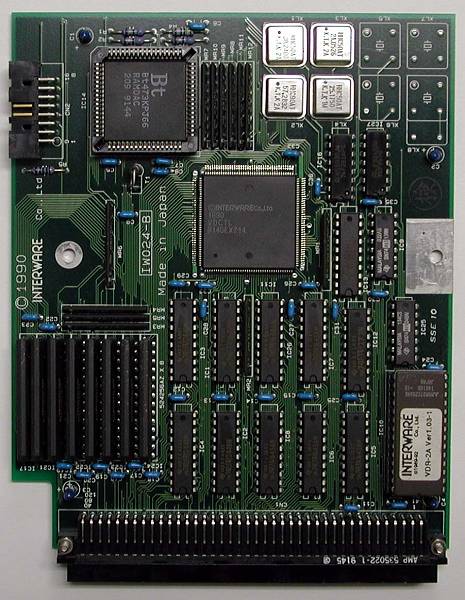

Inteware Vimage SE/30（型番？：VDR-2) |
|
SE/30に24bit(1670万色）カラー出力を可能にするビデオカードです。
これまた数少ない、SE/30用のビデオカードです。解像度は、640x480 の模様。
こちらのカードには、ケーブルがありませんが、どうやら自作できそうなので、近々トライします。
|
Videoカード：その4
 |
iXMicro TwinTurbo 128 M8 VRAM8MB |
|

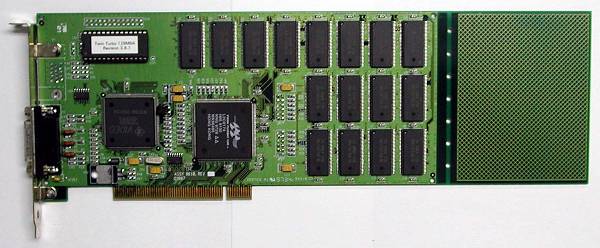

このコーナーでは異色のPCI用のビデオカードです。
PowerMacintosh9600に標準装備されていたもの。まだまだ現役かも？
無駄（失礼）な大きさが気に入って、乗っけました！ただしこのカード、Apple標準装備ってこともあり、OSXのインストール時には大活躍してくれました。
もちろん、2Dの性能なら、まだそこそこなんでしょうが？Voo3,Mach64,Mile2,Radeon7000等とベンチマークでもしますか！！
|
Videoカード：その5
 |

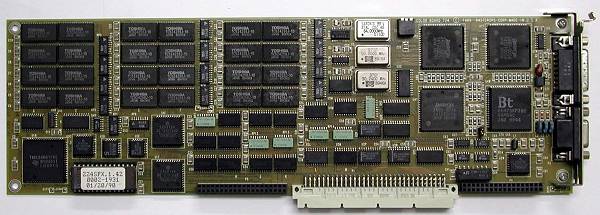

Rasterops ColorBoard724 |
|
基盤には､1989年のプリントが、、、
ネット上では､あまり話題にもならない存在のようです。ってことは､やっぱいまいち。
ちなみに､生死は不明？
|
Videoカード：その6
 |

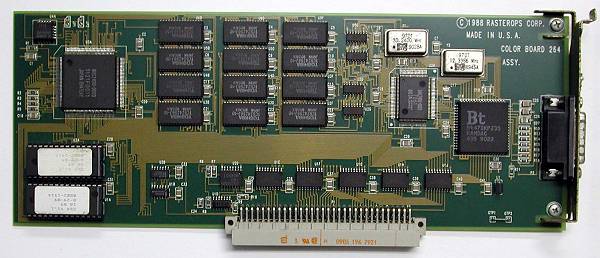

Rasterops ColorBoard264 |
|
基盤には､1988年のプリントが（さらに古い！！）
こちらもネット上では､あまり話題にもならない存在のようです。ってとで、、、。
こちらも､生死は不明？なお、性能的には､640x480で24bitカラー出力ができるようです。但し､アクセラレーション機能無し､！
|
Videoカード：その7
 |
Interware GrandVimage 24-21B |
|
出ました。国産Interwareのビデオカードです。
Macの我が師匠（青山氏：今はどこに？）、使用のQuadra800に刺さっていたものです。
やはり師匠だけあって､私の物（24-16B）より2ランクの上のものを使用されております。当時は､本当に足元身の呼びませんでした。
（今もかな？）っで、このGrandVimageですが、当時は”速い”っと思っていたのですが、
改めてベンチの性能なんか見てみると､やっぱRadius等の同等品（価格的に）よりも、遅いようですね！
まあ、互換性重視！？だったので､仕方が無いのかも？
|
 |
さて、この24-21Bですが、メモリー容量以外は､24-19B・24-17Bと外見上は変わらないような気がします。
参考までに、21B・17Bともに裏面をアップしておきますので､じっくり見比べてください。（よく見なくても分かる！って）
|
Videoカード：その8
 |

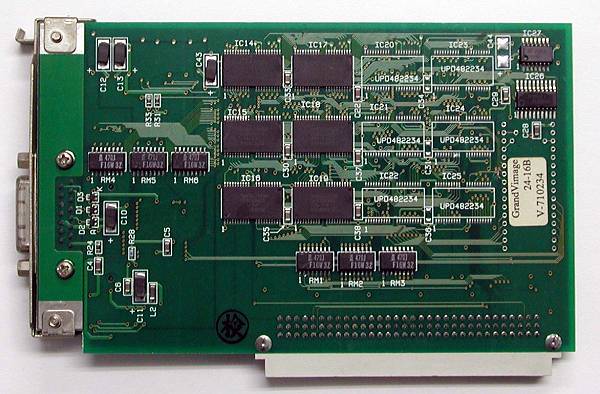

Interware GrandVimage 24-17B |
|
って、ことで！（分からない方、↑を見て！！）こちらは､私の個人購入物！！の24-17Bです！！
これ1枚買うのに､日本橋を何往復したものでしょうか？本当に当時は何から何まで高かった。
|
 |
さて、この24-21Bですが、メモリー容量以外は､24-19B・24-17Bと外見上は変わらないような気がします。
参考までに、21B・17Bともに裏面をアップしておきますので､じっくり見比べてください。（よく見なくても分かる！って）
|
Videoカード：その9
 |

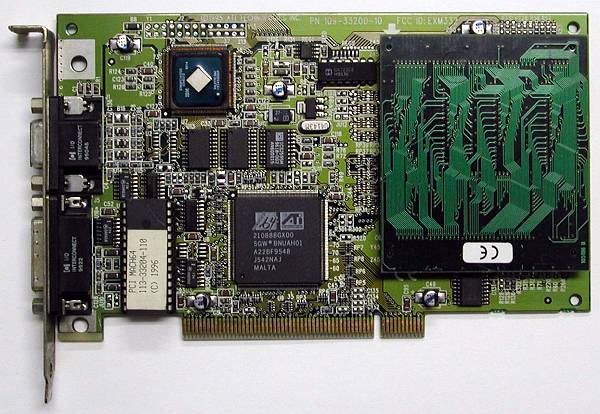

ATI Mach64 4MB (PCI) |
|
さて、TwinTurboに続き、なぜか､PCIのビデオカードです。深い意味はありませんが､OSXインストール用に急遽用意したものです。
特筆すべき点もありませんが､とりあえず､純正品なので､トラブル時のレスキュー用に保管。
まさかの時には役に立つかもね？（いや、何回か救われています！！）
|
ネットワークカード：その1
 |

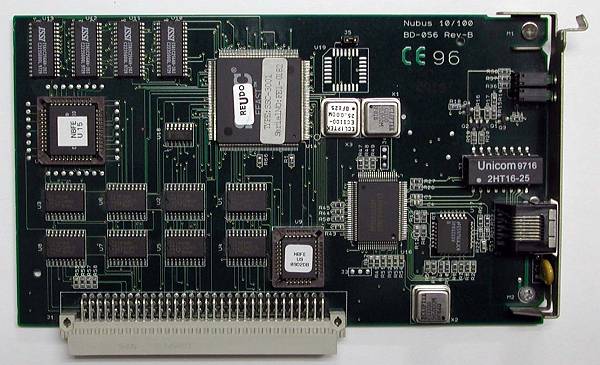

REUDO SSC-3001 |
|
Nubus用の10/100Base対応のLANカード。
なかなか珍しい100Baseです！！
近々使用予定！！
|
ちょっと変り種カード：その1（シリコンディスクカード）
 |

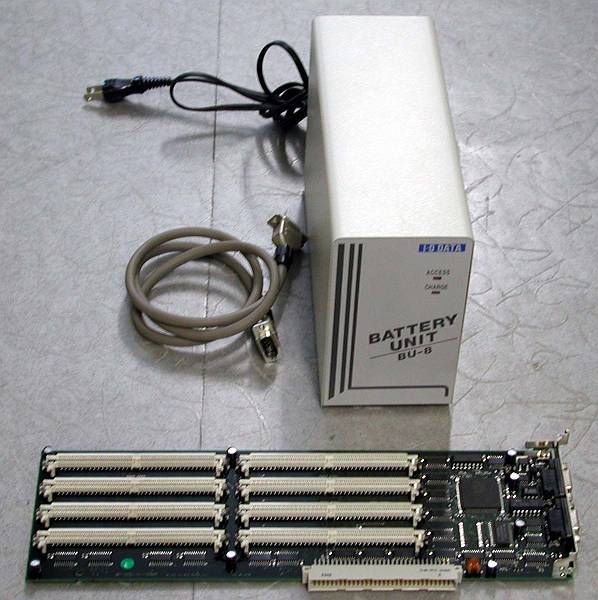

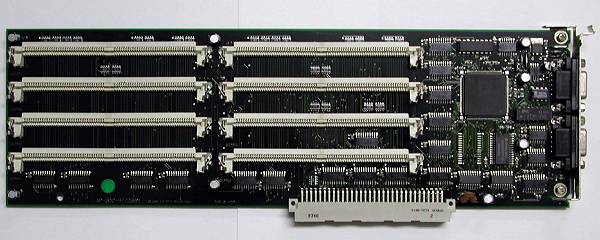

IO-DATA AP-SDC（専用電源付） |
|
これぞ、Macintoshって感じの拡張カードです。
SIMMを8枚挿せば、256MBのシリコンディスクができます。
専用電源がついているのは、Macの電源を切っても、RAMに情報を保持することができ、起動ディスクとして使用できるためです。
これは、お客さんからいただいたものですが、まだ使用しておりません。
ちなみに、これを譲ってくれた方は、自称（失礼！）ホームページ屋さんです！！
もちろん、バリバリのMacユーザーです。こちら
とにかく、これも試してみたい一品です！！
|
 |
|
|
