それでは、Old Macを起動させましょう！
まずは、近代？コンパクトマックの代表格であるColorClassicII（通称：カラクラ2)を準備しました。

まあ、カラクラ2ですが、改造ベースだったことあり、結構人気があったような気もするのですが、私はSE/30派だったので、現役時代は、あまり興味がありませんでした。まあ、今回は入門編なので、改造話はやめておきましょう。

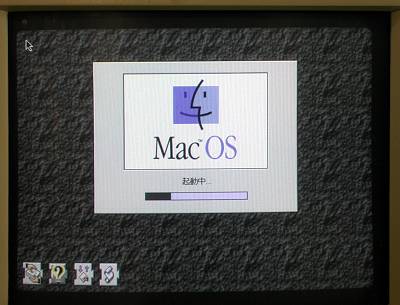

本体背面の電源をONにして、キーボード左上のでっかいボタンを押すと、”ジャーン”となって、マックのアイコンが出て、このMacOSの画面が現れます。

画面の背景がわかり、左下よりアイコンが表示されます。”アイコンパレード”っていうんですが、今風に言うとドライバーやプラグインって感じでしょうか？画面いっぱいに並ぶとなかなか爽快なのですが、やりすぎるとアイコンパレード中に、Macがフリーズします。まあ、その辺がMacOSがWindowsOSに負けた原因だったりするのですが、、

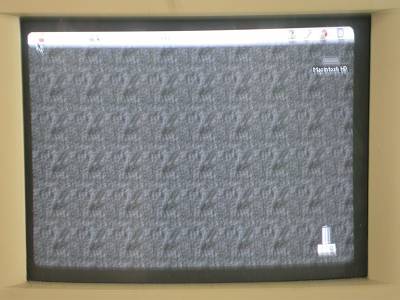

ってことで、とりあえず起動しました！！パチパチパチ。（少々ボケ気味！完全にボケてますが！）

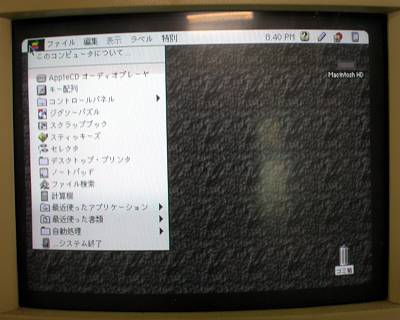

画面左上のリンゴマークをクリックすると、プルダウンでメニューが表示されます。
まあ、この辺は、現在のMacOSXにも引き継がれております。

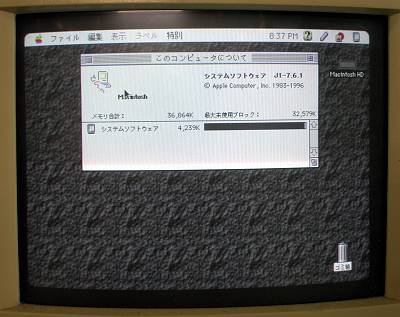

ちなみに、プルダウンメニューの”このコンピュータについて”をクリックすると、OSのバージョンとメモリー総容量とメモリー使用量が表示されます。現在はシステムしかないので、”システムソフトウェア”のみですが、ソフトを起動すると、この下にそれぞれのソフトのメモリー使用量が表示されます。それにして、総容量36MB、OSは4MBちょっとしか使用していないとは、現在では考えられませんね。

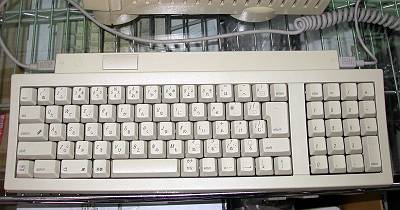

ちなみ、Old Macのキーボードはこんな感じ。あくまでデザイン性重視？の為、ファンクションキーやカーソルキーはありません。当初のキーボードは、テンキーもありませんでした。接続方法は、ADB(Apple Desktop Bus)というオリジナルの規格で、ベージュのG3まで採用されました。Power Macintosh G3 B＆W(通称：ポリタンク)からは、USBキーボードが標準となりましたが、うちのポリタンクにはADBは1個ついています。

この四角いのがMacのマウスです。たぶん、コンパクトMac(SE/30）についていたものと思いますが、日に焼けてこんな色ですが、もともとは左のキーボードと同じような色だったと思います。接続方法は、もちろんADBなのですが、ADBはデイジーチェーン（術繋ぎ）できるので、キーボードに接続しております。

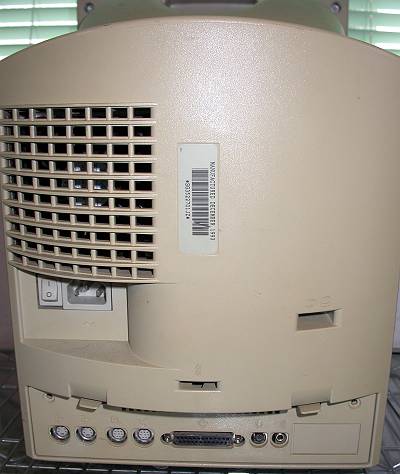

カラクラ2の背面です。
左中央のスイッチは、電源のメインスイッチです。

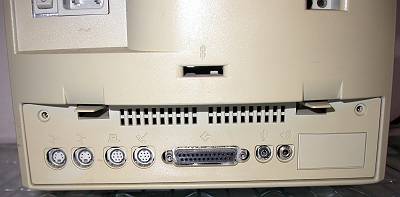

各種I／O(Input/Output)インターフェースのアップです。左から、ADBポートx2、プリンターポートｘ1、モデムポートx1、SCSIポートx1、マイク入力ｘ1、ヘッドホン出力x1、NuBus用パネルとなります。確か、プリンタ/モデムポートは、同じもので、専用のアダプター(LocalTalk)を使えば、ファイルやプリンターが共有出来ました。Nubusに専用カードを使えば、Ethernet（10base)ポートも拡張できたのですが、当時のEthernet関連機器は、今では考えられないくらい高くて、ファイルやプリンターを共有するメリットは、当時の企業では理解してもらえず、安いくて、めちゃめちゃ遅いLocalTalkで、FileMakerProを使った記憶があります。まあ、一般企業でLANが普及するのは、Windows98以降でしょうから、その分野ではMacOSは10年くらい進んでいたのかもしれません。

背面I/Oパネルをはずして、MB（マザーボード)を引っ張り出してみました！左側に垂直でメモリースロットに刺さっているのがSIMM72Pin32MBのメモリーで、その次は基盤に4MBのメモリーが実装されています。実装メモリーの右側の空きスロットは、VRAM用スロット？だったような（また、調べておきます）。画面中央の四角い空きのソケットは、コプロセッサー用のソケットです。コプロセッサーとは、補助用プロセッサーのことで、メインCPUが68030の本機の場合は、浮動小数点演算（FPU)が、コプロセッサーとなります。68030の次の68040では、FPUはメインCPUに実装されるので、68040機の場合はコプロセッサー用のソケットは存在せず、CPUを交換します。あまりこの辺を書くと、初心者の人にはチンプンカンプンで、嫌われるのですが、、、、どうも性分でして、、、、一番右の白スロットがNuBusのスロットで、確かLCシリーズと共通の専用NuBusカードしか使用できません。

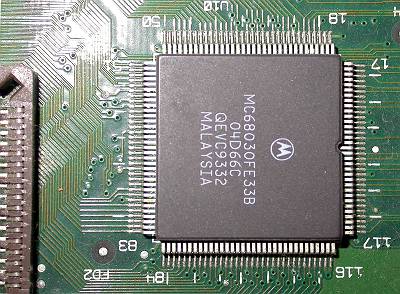

ちなみに、メインCPU Motorola MC68030　33MHzのアップです。CPUなのにヒートシンクがありません。まあ、大して発熱しないので、ヒートシンクが必要なかったのですが、”発熱しない=仕事しない”って事なので、後の改造ブームの原因だったりします。

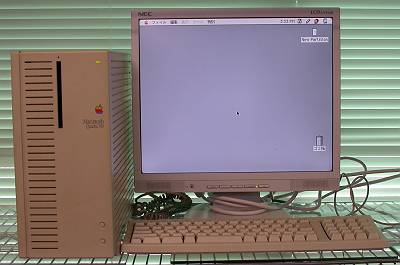

せっかくなので、もう一台Old Macを起動しました。OldMacユーザーなら誰もが欲しがったアレです。名器Quadra700です。Quadra700が何故名器なのかといえば、１：68040を最初に搭載した、2：最後のフロッグデザイン採用機？、3：IIcx→IIci→Quadra700と、アップグレードが用意されていた、、、、って点でしょうか？まあ、私もやっと2年ほど前(2012年?)に入手下したのですが、起動したのは今日が初めてです。本当に、高かったんですね！

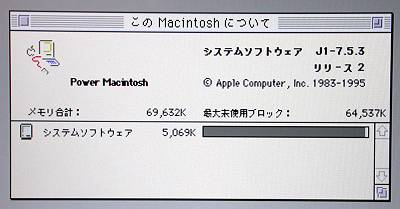

ってこので、”このMacintoshについて”（OS7.6.1では、”このコンピューターについて”でしたが）をみてみると、OSは、カラクラ2より古い7.5.3です。っで、よく見ると”PowerMacintosh"の表示が！！OldMac=68系の予定ではじめたのですが、早くも崩れてしまいました。まあ、68ベースなので良しとします。メモリーは、オンボード4MB+16MBｘ4=Total 68MBです。メモリーはSIMM30Pinなので、1枚16MBが最大となり、68MBはMaxとなります。当時の価格を考えると恐ろしい限りです。いまなら、MacBookAirが何台買えるのやら！？

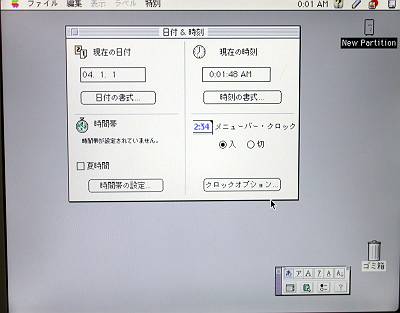

お約束ですが、内蔵電池が切れており、日付が狂っております。内蔵電池が切れると、確かMacの場合はデフォルト（初期値）が1904年1月1日となったはずで、DOS/V機の場合は、1900年1月1日だったような気がします。ちなみに、最近DOS/V機は、PCの製造年だったりしますが、メーカーによってまちまちのようです。あんまりかけ離れた日付だと、ユーザーが直す気すら起きなくなるからでしょうか？

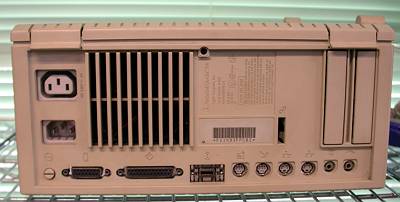

Qudara700の背面のI/Oです。左から、電源ボタン、モニターポート、SCSIポート、Ethernetポート、プリンター、モデム、ADBx2、ヘッドホン出力、マイク入力となります。ヘッドホン、マイクの上は、NuBusカード用リアパネルとなります。まだDOS/VがWindows3.1の時代に、専用アダプターが必要とはいえ、Ethernetポートが標準装備ってのはすごいです。（すごい事なんです！！）

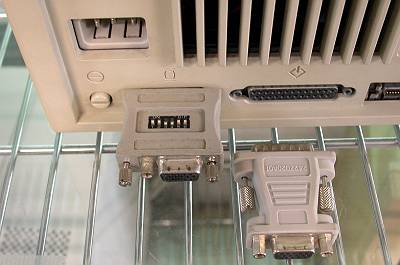

っで、OldMacを使う時に重要なグッズです。Dsub15ピンの変換アダプターです。当時のMacとPC98は、Dsub15Pinですが、ピンの配列が2列で、DOS/V系は3列となります。正式には、2列は、”D-sub15ピン"で、3列は”ミニD-sub(HD)15Pin"というようです。HDは高密度を意味しており、現在3列のD-sun15ピンは後から出てきた規格のようです。もしかするとDOSも640x400だったときは、2列だったのでしょうか？って、そっちの話は、後にして、肝心の変換アダプタですが、Mac用（左）は、ディップスイッチがついています。ディップスイッチがないPC98用（右）をつけたら、色が出力されなかったりして、正しく表示されませんでした。OldMacを使用する場合、このアダプターは絶対必要ですので、お忘れなく！ただし、新品では入手できないかも？

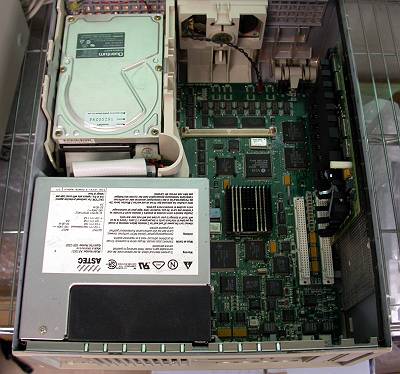

っで、お約束の内部です。今回は、HDD、電源ユニットははずしていないので、細かくは解説しませんが、右上に刺さっているのPowerPCのアクセラレーターカードです。専用スロットに刺さっていますが、NuBusスロットにかぶっており、NuBusスロット1箇所が使えません。アクセラレーター、ビデオカード、SCSIカード、LANカード等から2つしか選ぶことが出来ないのが、Quadra700の弱点です（たしか？）。それと、カラクラ2で解説しましたが、本機にはFPU用のソケットがありません。

ってことで、早足ですが、OldMac（カラクラ2とQuadra700)の起動と、簡単なハードの解説をしました。はたして、このサイトを見て、何人の人がトライするのでしょうか？まあ、そんなことは、さておき、次回は何をしましょうか？
